Magas egységességű fényvezető lemez

1. A fényvezető lemez funkciója

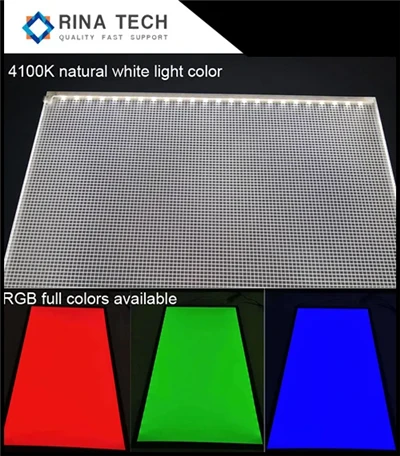

A fényvezető lemez (LGP) egy kritikus optikai alkatrész, amelyet széles körben használnak a háttérvilágítás moduljain a folyadékkristály kijelzőkhez (LCD) . Elsődleges funkció az, hogy a fényforrásból (például LED -ek vagy CCFL -ek) egyenletesen elosztja a fényt a teljes kijelzőn .}

Fényátvitel és egységesség:A fényvezető lemez hatékonyan továbbítja a fényt az élre szerelt fényforrásokból, és egyenletesen szétszórja a panelen, kiküszöbölve a fényes foltokat vagy az egyenetlen megvilágítást .

Irányított fényvezérlés:Az LGP mikroszerkezetek (pontok, barázdák vagy prizmák minták) révén az LGP a fényt előre mutatja, fokozva a fényerőt és csökkenti a fényszivárgást .

A kijelző minőségének javítása:Az egyenletes fényerő és a nagy kontraszt biztosítása révén a fényvezető lemez jelentősen javítja az LCD képernyők vizuális teljesítményét a TV -kben, monitorokban, okostelefonokban és más megjelenítési eszközökben .

Energiahatékonyság:A jól megtervezett LGP maximalizálja a fényfelhasználást, csökkentve a háttérvilágító rendszerek energiafogyasztását .

Világos útmutató nélkül az élvilágítású kijelzők egyenetlen fényerő, gyenge látószögek és túlzott energiafogyasztás szenvednek .

2. A fényvezető lemez gyártási folyamata

A fényvezető lemezek gyártása precíziós tervezést és optikai tervezést foglal magában az optimális fényeloszlás elérése érdekében . A folyamat általában a következő lépéseket tartalmazza:

Anyagi előkészítés

A nagy tisztaságú optikai minőségű anyagokat (például PMMA vagy PC) kiválasztják és feldolgozzák a szükséges vastagságú . lapokba.

Tervezés és mintázat létrehozása

Az optikai szimulációs szoftver használatával a mérnökök megtervezik a fényszóró mintákat (pontok, mikroszerkezetek vagy lézerrel gravírozott textúrák), amelyeket a . lemezre alkalmaznak, a minta sűrűségét és méretét a kívánt fényegységtől és a fényerőtől függően változnak.

Mintázat kialakulása

Friszciós öntés (tömegtermeléshez):Az olvadt polimert az előre definiált mintázatú penészbe injektálják, és a fényvezető lemezt egyetlen lépésben képezik .

Lézeres metszet (nagy pontosság érdekében):A lézeres maratások mikroszkopikus mintáit egy előre vágott lemez felületére, lehetővé téve a finomhangolt fényvezérlést .

Nyomtatási módszer (költséghatékony):A szitanyomás vagy tintasugaras folyamat diffundáló pontokat alkalmaz a lemez felületére .

Utófeldolgozás

Polírozás és tisztítás:A lemezt csiszolják a sima élek és felületek biztosítása érdekében, minimalizálva a fényvesztést .

Bevonat (opcionális):Egyes LGP -k további optikai bevonatot kapnak a reflexió fokozása vagy a tükröződés csökkentése érdekében .

Minőségi ellenőrzés

Minden tányér szigorú tesztelésen megy keresztül a könnyű egységesség, a fényerő és a hibák szempontjából, mielőtt integrálják a . háttérvilágítási modulba

3. A könnyű útmutató -lemezek anyagának összehasonlítása

A fényvezető lemezek általában átlátszó polimerekből készülnek, amelyek magas fényátvitel . A két leggyakoribb anyag:

PMMA (polimetil -metakrilát / akril)

Előnyök:

Kiváló optikai tisztaság (92%+ fényáteresztőképesség) .

Nagy merevség és karcolási ellenállás .

Stabil teljesítmény hosszú távú fény expozíció alatt .

Költséghatékony a tömegtermeléshez .

Hátrányok:

Alacsonyabb hőállóság (lágyul ~ 80 fokon) .

Több törékenyebb, mint a PC, hajlamos az ütközésre ütközés alatt .

PC (polikarbonát)

Előnyök:

Magasabb hőállóság (képes ellenállni ~ 120 fokig) .

Kiváló hatású szilárdság, ezáltal alkalmassá teszi a robusztus alkalmazásokra .

Jobb rugalmasság, mint a PMMA .

Hátrányok:

Kissé alacsonyabb fényátadási képesség (~ 88-90%) .

Drágább, mint a PMMA .

Hajlamos a sárgásra meghosszabbított UV -expozíció alatt .

Egyéb anyagok (kevésbé gyakori)

MS (metil -sztirol):A PMMA és a PC közötti kompromisszum, amely jobb hőállóságot kínál, mint a PMMA, de alacsonyabb költségek, mint a PC .

Üveg (speciális alkalmazásokhoz):Csúcskategóriás kijelzőkben használják, ahol rendkívüli tisztaságra van szükség, de nehéz és törékeny .

Kiválasztási kritériumok:

A fogyasztói elektronikához (TV -k, okostelefonok):A PMMA az optikai teljesítménye és a költséghatékonyság miatt részesül előnyben .

Autóipari vagy magas hőmérsékleti kijelzőkhöz:A PC -t a tartósság és a hőállóság érdekében választják meg .

4. A fényvezető lemezek alkalmazási forgatókönyvei

A fényvezető lemezek nélkülözhetetlenek a különféle iparágakban, ahol egységes megvilágításra van szükség . A legfontosabb alkalmazások a következők:

Fogyasztói elektronika

LCD TV -k és monitorok:Edge-lites kijelzők támaszkodnak az LGP-kre, hogy egyenletesen elosztják a fényt a nagy képernyőkön .

Okostelefonok és táblagépek:Az ultravékony fényvezetői lemezek lehetővé teszik a vékony eszköztervezéseket, miközben karbantartják a fényerőt .

Laptop kijelzők:Biztosítja a nagy felbontású képernyők következetes háttérvilágítását .

Autóipari kijelzők

Műszerfalok képernyők és infotainment rendszerek:A PC-alapú LGP-ket hő- és rezgési ellenállásukhoz használják .

Környezeti világítás:A fényvezetői lemezek elősegítik az egységes belső világítás létrehozását az autókban .

Ipari és orvosi berendezések

Vezérlőpanelek és műszerek:Tiszta, tükröződésmentes megvilágítást biztosít az olvashatóság érdekében durva környezetben .

Orvosi kijelzők (röntgen, MRI monitorok):Magas fényességű LGP-k biztosítják a pontos kép reprezentációját .

Reklám és feliratok

Lightbox kijelzők:Háttérvilágítású plakátokban és kiskereskedelmi jelzésekben használják az élénk, energiahatékony megvilágításhoz .

Átlátszó LED kijelzők:Különleges LGP-k lehetővé teszik az átlátható hatásokat a modern digitális hirdetőtáblákban .

Speciális világítás

Építészeti világítás:A dekoratív fénypanelek az LGPS -t használják művészi világítási hatásokhoz .

UV-curing rendszerek:A fényvezetői lemezek segítenek egyenletesen elosztani az UV -fényt az ipari kikeményedési folyamatokban .
