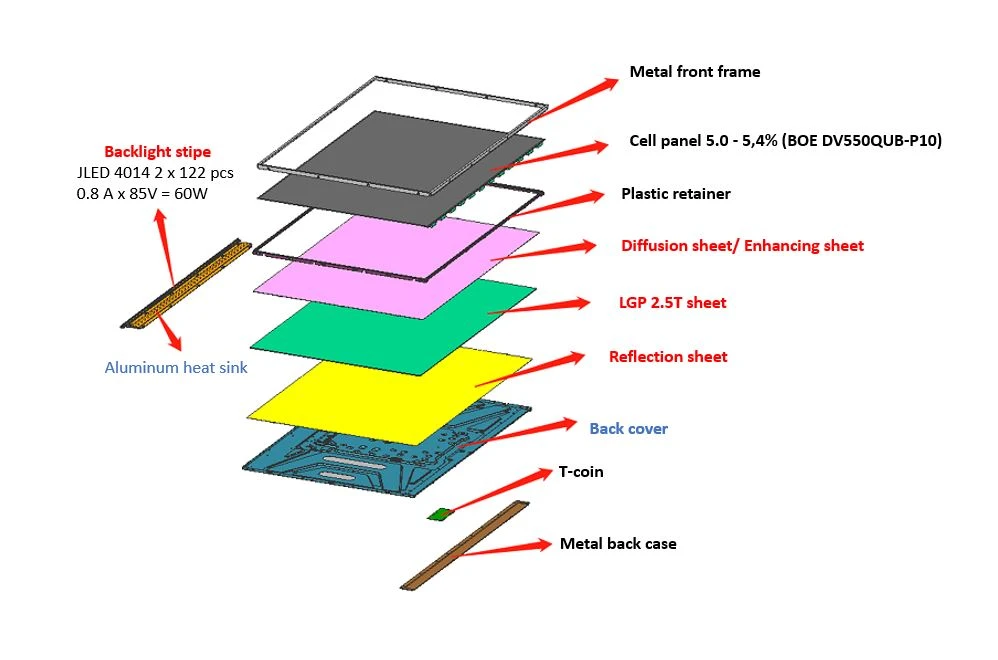

The light guide plate (LGP) of the TFT LCD liquid crystal display module is a material that works on the principle of light reflection and light scattering. This paper mainly introduces the structural design of the light guide plate of the TFT liquid crystal display screen. The main evaluation items include the production method, assembly structure, effective light-emitting area and gap, position fixation, and warpage control.
1. Gyártási mód. A fényvezető lemezt általában fröccsöntéssel és vágással alakítják ki. A fröccsöntés a fröccsöntési eljárást használja a műanyag részecskék befecskendezésére olyan fényvezető lemezekbe, amelyek egyik oldalán sima felületű, a másik oldalon optikai pontok találhatók, például ultra-vékony fényvezető lemezek és kis fényvezető lemezek. A fényvezető lemez elkészítéséhez nagy fényvezető lemezt kell használni, hogy a fényvezető lemez kívánt formájára vágjon, majd nagy fényvisszaverő képességű és fényelnyelés nélküli anyagot használjon a vágott fényvezető lemez oldalán, és használjon szitanyomást a fényvezető lemez aljára. Nyomtasson körkörös vagy négyzet alakú pontokkal, hogy szórja a fényt. Amikor a fény eléri a pontokat, a fény minden irányban visszaverődik, majd a visszaverődési viszonyok megsemmisülnek, és a fény a fényvezető lemez elejéről fog kisugározni. Annak érdekében, hogy a fény minden irányban való visszaverődésének valószínűsége nagyjából azonos legyen, és hogy a fényvezető lemez fénykibocsátó felülete egyenletesen sugározzon fényt, különböző sűrűségű és különböző méretű pontokat kell használni. A fényvezető lemez alatt készletként egy fényvisszaverő fólia is található, amely az alsó felületről kiszivárgott fényt visszaveri a fényvezető lemezbe, így javítja a fény kihasználtságát és növeli a fényerőt.
Másodszor, az összeszerelés szerkezete. A fényvezető lemez összeszerelési szerkezete két típusra oszlik: fordított és normál beépítésre. A fordított szerelés a fényvezető lemez és a műanyag keret egy egésszé történő integrálása a műanyag keretre és a fényvezető lemezre illesztő szerkezet kialakításával. A fordítottan{0}}szerelt fényvezető lemez fénykihasználási aránya alacsony, és általában kis-méretű termékekre korlátozódik. A formális telepítés a hátlapról egyenként történő összeszerelés, amely kényelmesebb összeszerelés, és elsősorban közepes és nagy méretű termékekhez használják. A formai szerkezet könnyen szétszedhető és átdolgozható, de hátránya, hogy az összeszerelési folyamat megnövekszik. Bár a formális beépítési eljárások számának növekedése költségnövekedéshez vezet, ez a szerkezet nagy segítséget jelent a fényvezető lemez fényhasznosítási arányának javításában.
3. Hatékony fény-kibocsátó terület és rés. A látószög specifikációján belül előírják, hogy a megfelelő képernyőt fénnyel meg lehet világítani, ezért a fényvezető lemez kialakításánál teljes mértékben figyelembe kell venni az effektív fénykibocsátó területet. A fényvezető lemez anyaga a környezeti páratartalom vagy hőmérséklet változásával kitágul vagy összehúzódik, ezért a fényvezető lemez és a szomszédos alkatrészek közötti hézag kialakításánál a tűréshatáron kívül figyelembe kell venni a tágulás és összehúzódás mértékét is. Ha a fényvezető lemez zavarja a csatlakozó szerkezetet, rázkódáskor zaj lép fel. Különös figyelmet kell fordítani a fényvezető lemez és a műanyag keret közötti rés kialakítására.
Negyedszer, a helyszín rögzített. A fényvezető lemez rögzített helyzete úgy van kialakítva, hogy megakadályozza a fényvezető lemez kilazulását a réstartományon belül, miután külső erőhatás hatására. A pozíciót konkáv{0}}konvex illesztés rögzíti. Tervezze meg a domború részt a fényvezető lemezen, a homorú részt pedig a műanyag kereten. A fényvezető lemez konvex részének kialakításának biztosítania kell, hogy a feszültségkoncentráció problémája ne forduljon elő külső erőhatás után.
5. Elvetemülés szabályozása. A fényvezető lemez fő hibája a vetemedés. A magas hőmérséklet és a magas páratartalom megbízhatósági tesztje után a magas vízfelvételi sebesség miatt kitágul és meghajlik. Ha a fényvezető lemez meggörbül, a szomszédos optikai film meggyűrődik, vagy zavarja a kijelzőt, ami rendellenes megjelenítést eredményez. Ellenintézkedésként a fényvezető lemez tervezésekor meg kell határozni a fényvezető lemez megengedett vetemedésének mértékét. A fényvezető lemez készítésénél szükséges a formázási feltételek beállítása, a szerkezeti kialakításnál pedig a fényvezető lemez és a műanyag keret közötti hézag megfelelő növelése.
